       dESIGN

caratteristiche

​


Versioni standard per pressione nominale 640 bar, con otturatore metallico a tenuta stagna, cappuccio di protezione in acciaio, esagonale, parzialmente zigrinato, guarnizione incorporata in VITON (mescola originale Du Pont), trattamento superficiale per mezzo di una zincatura statica a spessore controllato, con passivazione CR3
Disponibili anche versioni in acciaio inox austenitico,                               AISI 303 (DIN: X 10 CrNiS 18 9 / Nr. 1.4305)
Altre versioni su richiesta, per quantità adeguate.

​

​

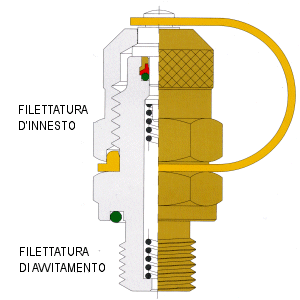

   filettature d'innesto      M 16 x 2

​

   filettature di                  versione BSP (GAS) -

   avvitamento                  ISO (metriche) - NPT

   (montaggio)                  e UNF-2B

​

​


Importanti dettagli costruttivi e di fabbricazione:



  • costruzione con anello antiestrusione


  • severo collaudo di funzionamento, pezzo per pezzo


  • imballaggio in confezioni blister, per garantire un'ideale protezione fino all'installazione conclusiva dei pezzi



Per il fissaggi dei cappucci di protezione è usato un apposito laccio in poliamide PA-NYLON11, particolarmente robusto e  pratico, resistente a sali ed agenti chimici.

Per rispettare specifiche norme, specie in campo navale, in alternativa al laccio è previsto l'impiego di una catenella.
