design Ausführung

Konstruktive Merkmale

Standard-Ausführung für Nenndruck 640 bar, mit hermetischer Abdichtung am metallischen Kupplungsventil, Schutzkappe aus Stahl, aus Sechskant mit teilweiser Rändelung, eingebauter O-Ring aus VITON® (Original Du Pont), CR3 - Beschichtung, rundum, d.h. ohne blanke Stellen am äußeren Umfang.
Ab Lager lieferbar sind auch Ausführungen aus Edelstahl, AISI 303 (austenitisch, DIN: X 10 CrNiS 18 9 / Werkstoff-N. 1.4305).
Andere Werkstoffe auf Anfrage, bei passenden Bedarfsmengen.

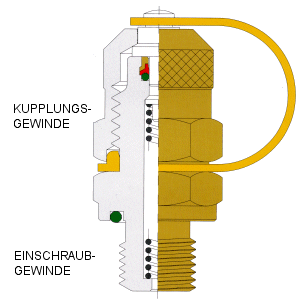

Kupplungsgewinde M 16 x 2

Einschraubgewinde BSP-Gewinde (Gas) -

metrische ISO-Gewinde -

NPT und UNF-2B-Gewinde

Wichtige konstruktive und fertigungstechnische Details:

Ausführung mit Stützring für die zentrale Abdichtung mittels O-Ring
Strenge Funktionsprüfung aller Messkupplungen, Stück für Stück
Verpackung in Blister-Konfektionen zu je 25 Stück, um einen optimalen Schutz der Messkupplungen bis zu ihrer Endmontage in der Hydraulik-Anlage zu garantieren

Für die Befestigung der Schutzkappe am Messkupplungs-Gehäuse ist eine Lasche vorgesehen, gespritzt aus PA-NYLON 11®, besonders robust und praktisch, beständig gegen Salze und Säuren.
Auf Wunsch kann hierfür auch ein Eisenkettchen verwendet werden, insbesondere um speziellen Normen im Schiffsbau Rechnung zu tragen, laut welchen mitunter niemals die Elektrokabel mit thermoplastischen Kunststoffen isoliert sein dürfen. Als Standard werden Panzerkettchen verwendet, welche allerdings eine geringere Zugfestigkeit aufweisen als die Laschen aus PA-Nylon 11.
