Prüfbedingungen
Alle Prüflinge werden parallel am Impulsprüfstand angeschlossen.
Kupplungsventile der Messkupplungen unter Verwendung eines blinden Entriegelungszapfen entriegelt. Dauerbelastung mit Druckimpulsen nach SAE :
Intensität: 600 bar
Mineralöl: IP Hydrus Oil 46
Betriebstemperatur: + 53° C
Impuls-Frequenz: 1 Hz
Dauer des Versuchs
Bis zum Defekt eines Prüflings mit externem Leckverlust in Folge des Bruchs der Dichtung (und automatischen Anhaltens des Prüfstands). Beseitigung des defekten Prüflings und Fortsetzung des Versuchs bis zum Defekt der nächsten Messkupplung.
Ergebnis

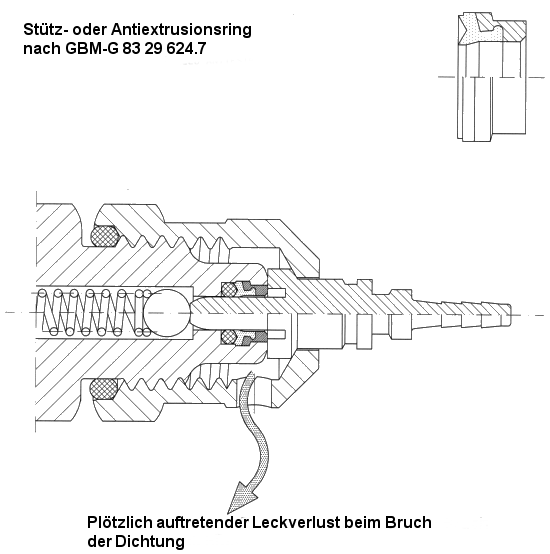

Alle Prüflinge ohne Stützring fallen nach einer Belastung von nur 57.000 ÷ 72.000 Impulsen definitiv aus. Die Ausführungen mit Stützring, insbesondere die RAICO-Messkupplungen mit den speziellen Antiextrusionsring, bleiben noch nach 1 Million Impulsen völlig unbeschadet.
Prüflinge Impulse
1) PV 050 56.915
2) PV 040 59.151
3) PV 020 67.547
4) PV 060 71.995
5) PV 031 1 x Million
6) PV 112 RAICO 1 x Million
