applicazioni

Gli innesti di controllo, cosa sono?


Si tratta di accessori minuti, simili ad innesti rapidi



  • per i controlli saltuari della pressione in circuiti fluidi ad alta pressione

  • per le operazioni di spurgo aria, senza perdite di liquido idraulico

  • per prelevare campioni di liquido idraulico direttamente da tubazioni ed utilizzi

  • per collegare strumenti di misura e le apparecchiature microidrauliche.



                 Gli accessori di ns. produzione sono commercializzati con il marchio P-CHECK!





                                                            Ti possono installare in un qualsiasi punto di un                                                                          circuito idraulico.

                                                            Per facilitarne il montaggio e per consentire la                                                                            necessaria flessibilità nel rispettare le più svariate                                                                      esigenze, è prevista una gamma di appositi adattatori                                                              ed accessori.







                              .

​

​












Il collegamento tra questi accessori avviene manualmente, per mezzo di due dita, senza l'ausilio di chiavi, anche durante il funzionamento di un impianto idraulico. Per consentire tale operazione, senza perdite esterne di liquido idraulico, gli accessori devono essere eseguiti secondo determinati criteri. Ulteriori esigenze costruttive si basano sulla necessità di massima sicurezza funzionale, in quanto tali accessori sono utilissimi per facilitare i lavori di controllo e di manutenzione, ma il difetto di ogni singolo componente può provocare rischi e costi ingenti a seguito della fermata di una macchina.



Per poter eseguire accurate operazioni di spurgo, premessa basilare per il corretto funzionamento di un impianto idraulico, un'estremità del microtubo flessibile verrà collegata direttamente al serbatoio (o ad una tubazione di scarico), mentre l'altra estremità verrà innestata al circuito in pressione.



Allo stesso modo si possono prelevare campioni di liquido, direttamente dalle tubazioni, tra la centralina idraulica e gli utilizzi, con lo scopo di determinare lo stato di inquinamento o di invecchiamento del liquido di trasmissione.



I microtubi usati per il collegamento sono flessibili come dei semplici cavi elettrici. Trattandosi di accessori particolarmente delicati, devono garantire un'alta resistenza a sollecitazioni idrauliche e meccaniche, per evitare possibili rischi.



Il collegamento comodo per mezzo di microtubi flessibili riduce i costi di montaggio ed è consigliato non soltanto per i collegamenti alla strumentazione, bensì anche per i collegamenti di micro-attuatori.



I microtubi smorzano le pulsazioni di un'impianto idraulico e non trasmettono le vibrazioni meccaniche.

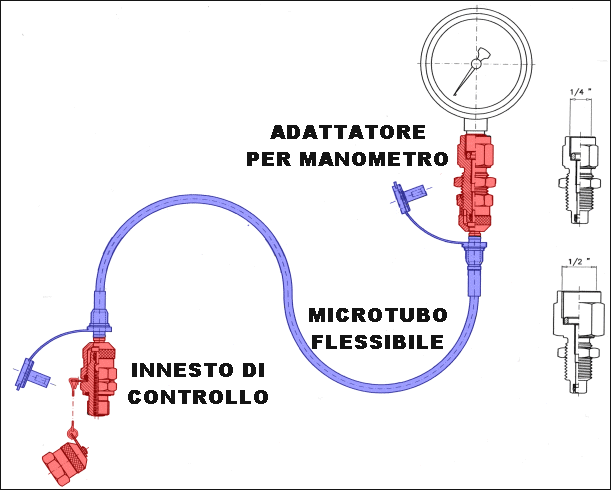

Una delle sistemazioni tipiche è così

composta: con microtubo FAD



​

Una delle sistemazioni tipiche è così composta:  con microtubo FAA
Una delle sistemazioni tipiche è così composta: con microtubo FAM
