versione passaparete

Anker 1

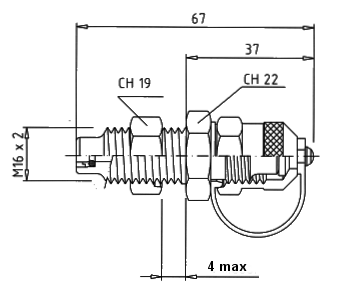

Giunzione di attraversamento
per il collegamento a mezzo di microtubi flessibili su ambedue i lati. Un lato è munito di innesto di controllo (M 16x2 / P-CHECK), mentre l'altro lato è eseguito da semplice attacco filettato M 16 X 2 per tubi flessibili con raccordo del tipo "A".

sigla: AKT - AK
peso:  95 kg / 1.000 pezzi

Anker 2

Giunzioni di attraversamento
con innesto di controllo P-CHECK (M 16 X 2) da un lato ed il collegamento DIN 2353 (serie "S" / cono 24°) dall'altro lato per le tubazioni ø 8 e 10 mm.
Dal lato della versione DIN 2353 il collegamento può avvenire a scelta per mezzo di un tubo calibrato di acciaio (ad esempio, allo scopo di attraversare zone calde di una macchina), oppure per mezzo di un microtubo flessibile con il raccordo tipo "D" (M 16 x 1.5)

Le versioni passaparete nella versione standard sono fornite complete di dado e ogiva.
Anker 3

_____________________________________________________

                                         Versioni passaparete

_____________________________________________________

​

 sigla                 NW      M          L    L1 CH S-max         peso

                                       _____________________      Kg / 1000

                                                        mm

_____________________________________________________



AKS 08 SE           8       16 x 1,5  63  40  22   8              120

​

AKS 10 SE         10       18 x 1,5  65  41  24 10              146
