microtubi flessibili ad alta pressione

I microtubi flessibili sono componenti per il collegamento tra l'impianto fluido ad alta pressione e la strumentazione per il controllo della pressione, ad installazione fissa e anche per i controlli volanti.
Servono anche per i collegamenti nella microidraulica, per le operazioni di spurgo (senza perdite esterne di liquido) e per prelevare campioni di liquido direttamente dagli utilizzi.
Per agevolare le installazioni, la varietà di raccorderia per microtubi flessibili é considerevole.
Tuttavia, per non complicare l'eventuale futuro approvvigionamento di ricambi, si consiglia di tener conto già in fase di progettazione anche di tale problema, dando la preferenza a soluzioni correnti e semplici.
I tubi flessibili comunque costituiscono uno dei componenti più deboli di un impianto idraulico. Per tale motivo realizziamo i ns. microtubi fless. utilizzando i migliori materiali disponibili sul mercato, onde ottenere un'alta resistenza meccanica e nel contempo, altissime pressioni di scoppio. (vedi capitolo Prestazioni)
In base al tipo d'impiego: collegamento della strumentazione
oppure collegamento nella microidraulica,
le esigenze possono essere alquanto contrastanti. Mentre i collegamenti a microattuatori abitualmente richiedono la trasmissione di portate possibilmente alte, con minima caduta di pressione, per i collegamenti della strumentazione risulta utile l'effetto restrittivo del microtubo, per smorzare le punte di pressione e nel contempo il microtubo flessibile impedisce la trasmissione di vibrazioni meccaniche, dannose per la strumentazione.
I microtubi flessibili, che si installano come semplici cavi elettrici, rispetto alle tubazioni rigide riducono i costi d'installazione in un modo apprezzabile.

I microtubi flessibili preferibilmente sono forniti completi, aggaffati, pronti per l'installazione (consegna entro 24 ore), oppure possiamo fornire il materiale sciolto, con il microtubo fless. su rocchetti in legno, per quantità da 1.000 ÷ 3.000 m.

Per l'aggraffatura in proprio và tenuto conto di un problema particolare:
I raccordi aggraffati sul microtubo flessibile, per mezzo di attrezzature a griffe, subiscono una deformazione, che per motivi geometrici trasformano il diametro interno della rispettiva boccola in un poligono, esagonale per le attrezzature a 6 griffe, ottagonale per le attrezzature a 8 griffe, ecc.
A differenza di tubi di gomma, quelli con anima e rivestimento in materiale termoplastico, presentano spessori di materiale deformabile assai piccoli. Manca quindi il materiale che riempie gli spigoli della deformazione poligonale.
Pertanto risulta indispensabile adottare adeguati sistemi di aggraffatura, che salvaguardano la conservazione della circolarità sul diametro interno della boccola di aggraffatura.

Per poter raggiungere la massima pressione di scoppio, garantita dal ns. particolare microtubo flessibile, senza perdite della raccorderia, risulta indispensabile adottare il sistema di aggraffatura RAICO.
Il ns. microtubo corrisponde al DN 2.2 mm ed é contrassegnato "burst pressure 1.800 bar", mentre la raccorderia riporta la marcatura * P-CHECK *

Versione "A"
Raccordo con dado ghiera M 16x2, esagono # 19 mm, nipplo portatubo e completo di laccio di protezione.
Disponibile anche nella versione "A1", con dado ghiera filettato M 16x1.5.
La versione in acciaio inossidabile riporta la sigla aggiuntiva: "A" / AISI 303

Versione "A" / ONL, con dado ghiera M 16 x 2, esagono # 19 mm, nippolo portatubo senza laccio di protezione.
Nota: i microtubi flessibili "A" nella versione standard sono muniti di lacci di protezione in PA-NYLON 11, che impediscono la fuoriuscita di gocce di olio. Tale misura è molto utile per microtubi flessibili volanti, ma non sempre i lacci di protezione servono per microtubi destinati ad installazioni fisse. Rinuncia, per mezzo della sigla aggiuntiva "/ONL"

Versione "E", con codolo cilindrico dritto, ø 6 mm, per raccordi DIN 2353

Versione "D"
Raccordo con dado ghiera M 16 x 1.5, esagono # 19 mm,
con nipplo portatubo per raccorderia DIN 2353, ø 8 S con 0-ring sul cono 24° = ø 1.5 x 6.0 / 9.0

Versione "D1"
Raccordo con dado ghiera M 14 x 1.5, esagono # 17 mm,
con nipplo portatubo per raccorderia DIN 2353, ø 8 L con 0-ring sul cono 24° = ø 1.5 x 6.0 / 9.0

Versione "R"
Raccordo con dado ghiera BSP (G) 1/4", esagono # 19 mm, con nipplo portatubo per raccordi con cono 60°.
Tenuta metallica
​

Versione "J"
Raccordo con dado ghiera filettato 7/16-20 UNF 2A, esagono #14 mm, con nipplo portatubo per raccordo JIC 1/4"
​

Versione "M1"
Attacco per manometro G 1/4", esagono # 19 mm, con nipplo portatubo a sede piana, completo di anello di tenuta "dki" 1/4"
​

Versione "M"
Attacco per manometro G 1/2", esagono # 27 mm, con nipplo portatubo a sede piana, completo di anello di tenuta "dki"
​

Versione "T1"
Nipplo portatubo con filettature NPT 1/8"
Versione "T2"
Nipplo portatubo con filettatura conica, BSPT 1/8"
​

Versione "T3"
Nipplo portatubo con filettatura cil. M 8 x 1, completo di 0-ring ø 1,78 x 6,07 / 9,63
​
altre versioni su richiesta
​

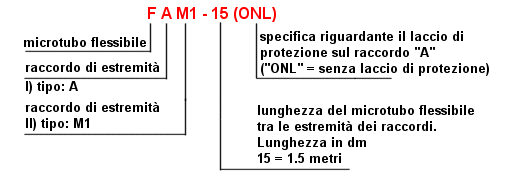

Per facilitare una definizione inconfondibile dei microtubi flessibili, nonostante la varietà della loro esecuzione, è previsto il codice seguente:
esempio: FAM 1- 15


Le tabelle riportate nel catalogo, riguardanti le versioni con raccordi del tipo A - D - D1 e E con le diverse lunghezze, non sono che delle proposte basate sulle statistiche di vendita.
Indipendentemente da tali proposte, le combinazioni tra i diversi raccordi d'estremità e le lunghezze dei tubi flessibili possono essere variati a piacimento.
Per i raccordi del tipo "A" e "A1" (versioni P-CHECK) sono previsti lacci di protezione in PA-NYLON 11, aventi lo scopo di proteggere la filettatura dei rispettivi dadi-ghiera e di prevenire alla fuoriuscita di gocce di olio dal microtubo flessibile. Tale precauzione risulta assai utile per microtubi flessibili usati per collegamenti "volanti".
Invece non servono per le installazioni fisse. Da specificare la rinuncia ai lacci di protezione con la sigla aggiuntiva "ONL"
