microtubi flessibili ad alta pressione


      SPECIFICHE GENERALI


Le caratteristiche eccezionali del microtubo flessibile P-CHECK si ottengono, utilizzando un rinforzo con fibra particolare, del tipo KEVLAR®, e rispettando meticolosamente l'ideale angolo di tessitura, premessa per evitare svergolamenti del tubo a seguito di variazioni della pressione.
In tal modo si evitano frottamenti tra le singole fibre, che inevitabilmente ne ridurrebbero la durata di vita.
Il materiale utilizzato per l'anima ed il ricoprimento (PA-NYLON 11®) è compatibile con acidi e pressochè tutti i liquidi idraulici. Tuttavia possono verificarsi problemi con taluni olii deparafinati, a seguito del fenomeno di permeazione (= la penetrazione di gas e fluidi attraverso corpi solidi). In caso di incertezza, interpellateci!
Il campo di temperatura ammissibile varia da -20°C a + 100°C. Per breve tempo fino a + 120°C.

Materiali:
Nella versione standard, per l'esecuzione dell'anima e del ricoprimento è utilizzato il PA-NYLON 11. Tuttavia, per risolvere problemi specifici può rivelarsi utile l'impiego di altri materiali termoplastici, onde poter garantire una migliore compatibilità con liquidi idraulici particolari. (Disponiamo di adeguate soluzioni anche per evitare il fenomeno di permeazione dovuto al liquido idraulico deparafinato "Aeroshell").

Tutte le versioni di microtubi flessibili P-CHECK sono sottoposte a sollecitazioni dinamiche con impulsi di pressione 600 bar, con forma d'onda a norma SAE, per almeno 200.000 cicli:


Per garantire una costante qualità nell'esecuzione dei microtubi P-CHECK con raccorderia aggraffata, il ns. materiale è sottoposto periodicamente anche a prove di scoppio:


Pressione massima raggiungibile: P = 1.900 - 2.100 bar

PRESSIONE DI SCOPPIO a + 20°C
Con l'aumentare della temperatura la pressione si riduce gradualmente, da 0°C = 100% fino a 100°C = 63%
I microtubi flessibili P-CHECK sono contrassegnati con "burst pressure 1.800 bar"

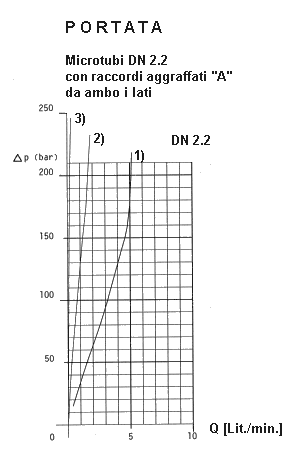

Le PORTATE raggiungibili attraverso i microtubi flessibili variano

in modo determinante in funzione della loro lunghezza.

  1. lungh. = 1 m Q= 3.190 lit/min p = 100 bar

  2. lungh. = 10 m Q= 0.750 lit/min p = 100 bar

  3. lungh. = 50 m Q= 0.074 lit/min p = 100 bar


Con olio minerale IP Hydrus Oil 46 a + 20°C



Nota:
In un microtubo flessibile della lunghezza da 1 m,

oltre ad un p = 160 bar, il flusso da laminare diventa vorticoso,

perciò viene a mancare un ulteriore incremento lineare della portata.
